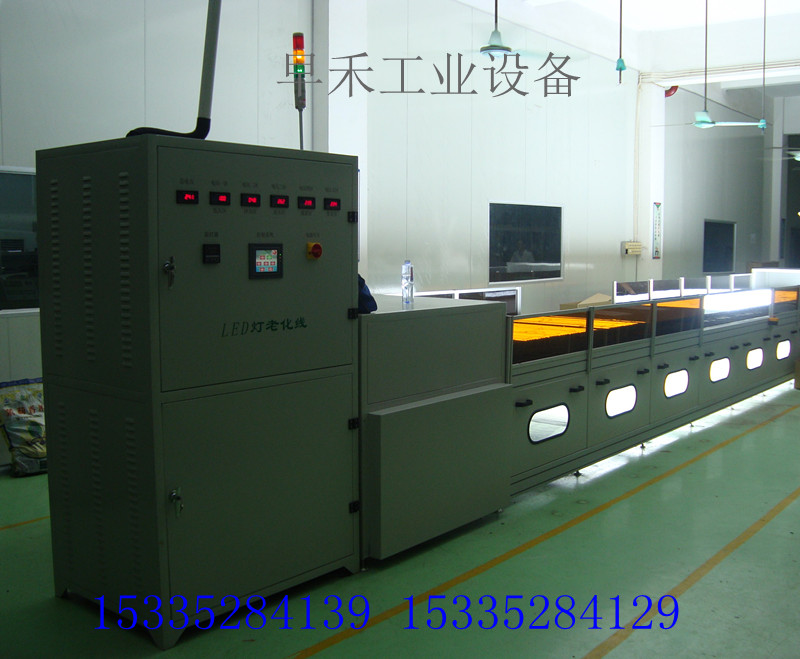

  LED灯管老化线技术方案

     一、项目：LEDT8/T10  LED灯管老化线/1条

     二、规格：L12000×W1860×H800MM

     三 、颜色：电脑白；

   四、结构形式：采用环型链条输送，链板式老练,

   五、功能特点：

             1   、本设备专用于交流LEDT8/T10灯管(0.6~1.5米)成品检测老练。通过对产品的高中低电压、高温高     压、漫游、冲击电压、模拟市电波动电压等电压的老练，观察节能灯（LED）灯是否能够承受这些电压的冲击，有无爆电容、短路、黑头、辉闪等不良。动力系统采用变频调速系统，操作简单。在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下，实现成品的老化。

            2、本老化线为上下层同时老化，上层设置为：室温下三个电压区；下层设置为：高温下三个电压区，上下层运行连续。

           3、具具备节拍漫流功能，以供老化时间设置。即低档灯老化时间T=30分钟（此时可不启用温区发热管，利用节能灯本身密集所产生的温度升温），中档灯老化时间T≈40分钟；高档灯老化时间T=1小时；具体老化时间可根据不同的客户需求来设定。

          4、静止老化：在线体不运行的情况下，进行通电老化。

          5、通电亮度：目测。

          6、采用独立电器控制柜：电压、节拍调校安全、方便。

          7、采用触摸屏和PLC控制系统，设有超温报警与故障停线报警功能；

          8、为了防止出现工人触电安全事故,老化线专门配备三相隔离安全变压器。

          9、如有特殊性要求的可在线体检修门安装断电安全装置（费用另计）

    六、选材制作：

              1、机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，侧封板为δ＝1.5mmA3冷轧板折边成型制作，封板嵌有玻璃观察窗，机脚采用镀锌可调脚杯。

              2、链板: 采用δ1.5MM冷板折边成型,规格为:L1650*148MM,(全线共配142块链板,以全线总长12米计),其中每板可配装4套 LED灯座,每块板座下配装有一个高灵敏度、用以短路保护的小型单级断路器,并在两端各装有一个导电铜块,确保链板在传送中始终保持通电状态,导电接触安全、可靠.链板表面喷塑处理(黑色).

             3、灯座： LED灯座为T8旋转式,装拆灵活方便；

             4、动力装置：采用变频无级调速，电机为台湾东元牌2.25KW电机，WPS100型1：100减速机，3HP变频器调速，线速度0.5~2.5m/min可调。

             5、输送链条：采用C212A单侧双节距链条；

     ;        6、导电配置：采用导电块和不锈钢导电轨式,导电块固定在链板上,不锈钢导轨固定在机脚架上,线体下层各设置有两路导电槽。

             7、下层温区：采用红外线电热管发热形式，设一段温区，共6支500W/支发热管，温区全自动恒温60℃控制，采用数显温控仪。

             8、电控配置：配电控柜一个采用PLC控制系统进行老化检测，电压、温控为数显式，

             9、电源配置：全线共配有4个变压器

    三相隔离变压器:容量15KVA,电压220V 1个

                       ;         低压A区：5KVA0－250V自耦式调压器1个

                                高压B区：7KVA0－300V自耦式调压器1个

                                冲击C区: 5KVA0－250V自耦式调压器1个

             ;                         上层A、C二个电压区，下层D、漫游二个电压区，共4个电压区。

        10、急停开关：在取、装灯管段，在线体的两侧各配有一个急停开关，用以安全保护。

        11、遮光板：沿线体两侧配有可拆式遮光有机玻璃板。

                                   12、保护防摔网：在线底下设一道保护防摔网，可防止在操作过程中的意外损坏。

                       13、产量：本老化线一次可同时老化568支LEDT8灯管,按每批次老化时间2小时每天工作8小时，可老化总量为：T8灯管各2272支.亦可根据不同老化时间老化出不同产量。

    主要设备配件：

名称	数量	型号 规格	品牌	用途
PLC	1个	FX2N-48MR或标配	三菱	电气总控
触摸屏	1个	MT61OOi	显控	操作控制界面
温控器	1个	E5CSZ-RT/RKC	欧姆龙	高温监控
变频器	1个	3HP，220V	爱得利	动力控制
隔离变压器	1个	15KVA，三相380V入，单相220V出	正泰	安全电压
调压器	2个	5KVA0-250V自耦调压器	正泰	各负载区电压调整
调压器	1个	7KVA0-300V自耦调压器	正泰	各负载区电压调整
电热管	6只	红外线电热管，500W	标配	高温测试区
电控柜	1个	1100*800*1900mm	标配	电器装配
电木板	1块	1000*750*12		电器装配
漏电总制	1个	3P100A白色	正泰	总电源
断路器	1个	2P，32A	正泰	保护开关
小型断路器	142个	1P，6A	正泰	各负载区保护
接触器	7个	3210，220V	正泰	各负载区控制
接触器	3个	1810，220V	正泰	动力控制
电机	1个	2.25KW	东元	动力控制
变速箱	1个	WPS100，1：100	标配	动力控制
温度探头	1个	K型	标配	高温监控
继电器	10个	MY2NJ，220V	欧姆龙	动力控制
护边铝材	8条	23*129.5*6000	标配	线体结构配置
铝型材	2条	40*40*δ1.2	标配	线体结构配置
铝材	5条	H型	标配	线体结构配置
方通	20条	40*40*δ1.2	标配	线体结构配置
脚杯	26件	M12*80mm	标配	线体结构配置
T8灯座	1136只	标配	标配	线体结构配置
输送链板	142件	标配	标配	线体结构配置
输送链条	45米	标配	标配	线体结构配置
铁板	13张	δ1.2*1220*2440mm	标配	线体结构配置
电木板	4张	δ8.0*1000*2000	标配	线体结构配置
