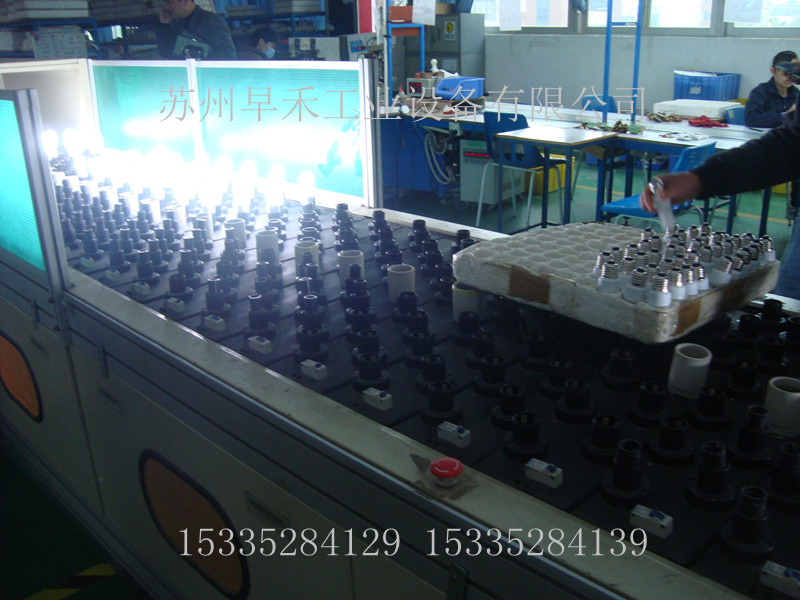

LED球泡灯老化线老化架 led老化设备

价格：面议

购买咨询：

产品介绍

LED灯管、球泡混合老化线技术方案

一、 ; 项目：LEDT8灯管、球泡混合老化线

二、 规格：L10000×W1870×H800MM

三、     数量：1条

四、  结构形式：采用环型链条输送，链板式老练,变频调速。

五、 功能特点：

1、本设备专用于交流LEDT8灯管或球泡、射灯220V（110V）的成品灯具检测老练。通过对灯管的低压、冲击、常压、高压等电压区的老练，观察灯管有无短路、爆电容、黑头等。检测节拍电路、漫游电压区模拟T8灯的使用根据欧美等不同地区电压情况。动力系统采用变频调速系统，操作简单。在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下，实现成品节能灯的老化。

2、本老化线为上下层同时老化，上层设置为：室温下三个电压区；下层设置为：三个电压区，上下层运行连续。

3、具备节拍漫流功能，以供老化时间设置。即低档灯老化时间T=30分钟（此时可不启用温区发热管，利用节能灯本身密集所产生的温度升温），中档灯老化时间T≈40分钟；高档灯老化时间T=1小时；

4、静止老化：在线体不运行的情况下，进行通电老化。

5、通电亮度：目测。

6、采用独立电器控制柜：电压、节拍调校安全、方便。

六、 选材制作：

1、机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，侧封板为δ＝1.2mmA3冷轧板折边成型制作，封板嵌有玻璃观察窗，机脚采用镀锌可调脚杯。

2、链板:采用δ1.5MM冷板折边成型,规格为:L1650*148MM,(全线共配114块链板,以全线总长10米计),其中每板可配装E27型五爪弹簧夹式灯座18套，每板可配装4套 LED灯,每块板座下配装有一个高灵敏度、用以短路保护的小型单级断路器,并在两端各装有一个导电铜块,确保链板在传送中始终保持通电状态,导电接触安全、可靠.链板表面喷塑处理(黑色).

3、灯座： LED灯座为T8旋转式,装拆灵活方便. 球泡灯座为优质五爪弹簧夹式灯座，插取松紧适度，接触良好可靠。

4、动力装置：采用变频无级调速，电机为1.5KW连体电机，2HP变频器调速，线速度0~3m/min可调。

5、输送链条：采用C212A单侧双节距链条。

6、导电配置：采用绝缘材料与铜条导电方式,导电块固定在链板上,导电轨固定在机脚架上,导电方式安全可靠,线体下层各设置有两路导电槽。

7、电控配置：配电控柜一个采用PLC控制系统进行老化检测，电压、温控为数显式，

8、电压配置：

; 低压A区：10KVA0－250V自耦式高压器1个

  高压C区：7KVA0－300V自耦式高压器1个

  冲击D区: 7KW0－250V自耦式高压器1个

  常压B区；市电

共3个调压器。上层A、B、二个电压区，下层C、D、二个电压区，共4个电压区。

10、急停开关：在取、装灯管段，在线体的两侧各配有一个急停开关，用以安全保护。

11、遮光板：沿线体两侧配有可拆式遮光玻璃板。

12、产量：本老化线一次可老化LEDT8灯管各240支,972支球泡节能灯，按每批次老化时间2小时每天工作8小时，可老化总量为：T8灯管各960支，球泡灯3888支.亦可根据不同老化时间老化出不同产量。

13、颜色：电脑白色静电喷涂。

主要设备配件：

名称	数量	型号规格	品牌	用途
PLC	1个	FX2N-48MR	三菱	电气总控
触摸屏	1个	MT61OOi
变频器	1个	2HP，220V	台达	动力控制
调压器	1个	7KW0-300V自耦变压器		各负载区电压调整
调压器	1个	7KW0-250V自耦变压器		各负载区电压调整
调压器	1个	10KW0-250V自耦高压器		高压区电压调整
电热管	6只	红外线电热管，500W		温度测试
电柜	1个	11008001900		电器装配
总制	1个	3P100A黑色	德力西	总电源
漏电断路器	6个	1P+1N，32A	德力西	各电压区保护开关
小型断路器	114个	1P，6A	德力西	各负载区保护
接触器	7个	3210，220V	德力西	各负载区控制
接触器	3个	1810，220V	德力西	动力控制
连体电机	1个	1.5KW	鑫动力	动力控制
输送链条	37米			线体结构配置
电压表	5个	三位半		电压显示
