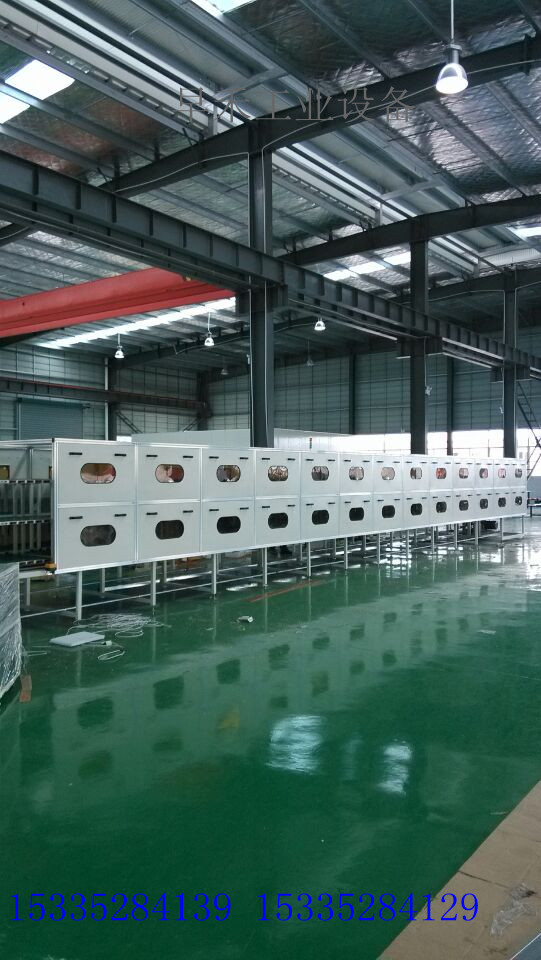

LED路灯老化线技术方案

      一、项目：LED路灯老化线

      二、规格：L16000×W1950×H1400MM

      三、数量：1条

      四、结构形式：采用水平环型链条输送，小车承载,变频调速。

   五、功能特点：

           1、本设备专用于交流LED投光灯220V的检测老练。通过对投光灯的低压、高压、冲击，漫游、常压、等电压区的老练。动力系统采用变频调速系统，操作简单。在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下，实现成品LED投光灯的老化。

         2、本老化线为水平循环方式老化。

         3、可根据不同的LED路灯设定不同的老化时间

        4、静止老化：在线体不运行的情况下，进行通电老化。

        5、通电亮度：目测。

        6、采用独立电器控制柜：电压、节拍调校安全、方便。

   六、选材制作：

            1、机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，机脚采用镀锌可调脚杯。

            2、小车:采用30*30方通+δ1.5MM冷板折边成型,规格为:L650*650MM,(全线共配40台小车,以全线总长16米计),其中每小车分三层每层配快速接线夹10套，每台小车前端配装有一个高灵敏度、用以短路保护的小型单级断路器,并在底端装有2个导电刷,确保小车在传送中始终保持通电状态,导电接触安全、可靠.小车可承载50KG，电流载荷600W，小车表面喷塑处理(电脑色).台面铺防静电胶皮；

           3、动力装置：采用变频无级调速，电机为台湾城邦牌2.2KW电机，WPS100型1：60减速机，3HP变频器调速，线速度0~3m/min可调。

          4、输送链条：采用C2080A单侧双节距链条。

          5、导电配置：采用导电块和铜条导电轨式,导电块固定在小车上,铜条导轨固定在机脚架上,小车下层各设置有两路导电槽。

          6、电控配置：配电控柜一个采用PLC控制系统进行老化检测

          7、电压配置：

             低压A区：10KWA 0－250V自耦式调压器1个

             高压B区：10KWA 0－300V自耦式调压器1个

             冲击D区: 10KWA 0－250V自耦式调压器1个 0－300V自耦式调压器1个

        ;     漫游E区；10KWA 0－250V自耦式调压器2个 0－300V自耦式调压器1个

             常压F区：10KWA 0-250V自耦式调压器1个

                  共8个调压器。左侧A、B、C三个电压区，右侧D、E、F三个电压区，后端1个无电操作区，共6个电压区



    8、急停开关：在取、装LED投光灯段，在线体的一侧配有一个急停开关，用以安全保护。

    9、颜色：电脑白色静电喷涂。
