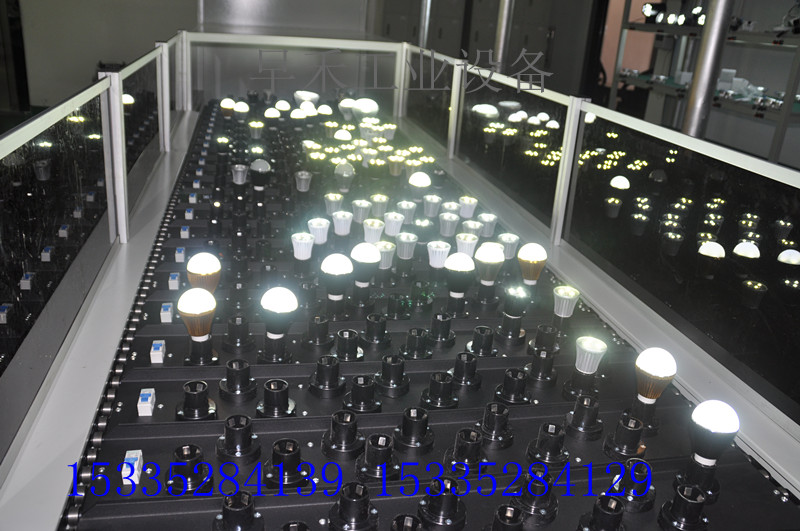

LED球泡老化线

LED球泡灯老化线技术方案

一、项目：球泡灯老化线/1条

二、规格：L15000×W1200×H800MM

三、颜色：电脑白；

四、结构形式：采用环型链条输送，链板式老练,

五、功能特点：

1、本设备专用于交流球泡成品检测老化。通过高压、常压、低压、高温、漫游、波动等模拟电网电压对灯管进行老化测试。检查灯管有无不亮、频闪、色差、外观及其它不良品质等现象。

2、采用PLC控制系统，动力系统采用变频调速系统，操作简单方便。

3、本老化线为上、下层同时老化，上层设置为三个电压区及一个无电操作区；下层设置为三个电压区，共七个区域。

4、具备节拍、漫游功能，且老化时间可自动设定。

5、静止老化：在线体不运行的情况下，进行通电老化。

6、本线负载设计适用于最大总功率为：22KW，220V。

六、选材制作：

1、 机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，侧封板为δ＝1.2mmA3冷轧板折边成型制作，封板嵌有玻璃观察窗，机脚采用镀锌可调脚杯。

2、 链板: 链板表面喷塑处理(黑色)。采用δ1.2MMA3冷板折边成型,链板规格为:L900*148MM,〈全线共配（ 182 ）块链板,以全线总长（ 15 ）米计〉,其中每板配装12套 E27球泡灯座,每块板座下配装有一个短路保护的小型单级断路器；

3、 灯座：球泡灯座为优质五爪弹簧夹式灯座，插取松紧适度，接触良好可靠。

4、 动力装置：采用变频无级调速，电机为台湾东元牌1.5KW电机，WPEA80型1：800减速机，2HP变频器调速，线速度0.2~0.7m/min可调；

5、 输送链条：采用C212A单侧双节距链条；

6、 导电配置：采用铜排导电轨式。采用绝缘电木板与铜排组合成的导电轨道分别安装线体两侧,再经链板上的导电铜块与导电轨接完全接触通电的方式进行运作。

7．下层加热区：加热器采用红外线电热管，配智能数显温控器+固态可控硅精密控制，温度为室温~80℃可调，具有超温声光报警功能。

8．电控配置：配落地式电控柜一个，总开关为漏电保护断路器，超过人身安全漏电系数即跳闸自动切断总电源，采用可编程控制器PLC+人机界面作为控制系统，全线电器配置如下：

10、急停开关：在取、装灯管段，在线体的两侧各配有一个急停开关，用以安全保护。

11、遮光板：沿线体两侧及顶部配有可拆式遮光茶色有机玻璃板。

; 12、保护防摔网：在线底下设一道保护防摔网，可防止在操作过程中的意外损坏。

13、产量：本线一次可同时老化（ 2184 ）支球泡灯管,亦可根据需要设定不同老化时间
