LED球泡老化架

价格：面议

购买咨询：

产品介绍

球泡老化线技术方案

一、项目：球泡混合老化线

二、规格：L12000×W1120×H800MM

三、数量：1条

四、结构形式：采用环型链条输送，链板式老练,变频调速。

五、功能特点：

1、本设备专用于交流球泡、射灯220V（110V）的成品检测老练。通过对灯管的高压、常压、低压、高温高压、冲击等电压区的老练。动力系统采用变频调速系统，操作简单。在不同恒值电压、峰值交替变化电压、恒值节拍冲击电压下，实现成品节能灯的老化。

2、本老化线为上下层同时老化，上层设置为：室温下三个电压区；下层设置为：高温下三个电压区，上下层运行连续。

3、具备节拍漫流功能，以供老化时间设置。即低档灯老化时间T=30分钟（此时可不启用温区发热管，利用节能灯本身密集所产生的温度升温），中档灯老化时间T≈40分钟；高档灯老化时间T=1小时；

4、静止老化：在线体不运行的情况下，进行通电老化。

5、通电亮度：目测。

6、采用独立电器控制柜：电压、节拍调校安全、方便。

六、选材制作：

1、机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，侧封板为δ＝1.5mmA3冷轧板折边成型制作，封板嵌有玻璃观察窗，机脚采用镀锌可调脚杯。

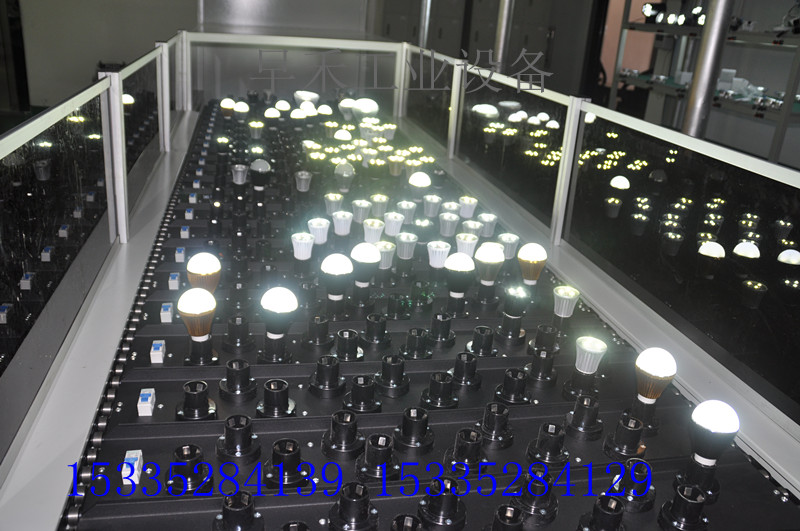

2、链板:采用δ2.0MMA3冷板折边成型,规格为:L860*148MM,(全线共配140块链板,以全线总长12米计),其中每板可配装E27型五爪弹簧夹式灯座12套，每块板座下配装有一个高灵敏度、用以短路保护的小型单级断路器,并在两端各装有一个导电铜块,确保链板在传送中始终保持通电状态,导电接触安全、可靠.链板表面喷塑处理(黑色).

3、灯座： 球泡灯座为优质五爪弹簧夹式灯座，插取松紧适度，接触良好可靠。

4、动力装置：采用变频无级调速，电机为台湾东元牌1.5KW电机，WPS100型1：100减速机，2HP变频器调速，线速度0~3m/min可调。

5、输送链条：采用C212A单侧双节距链条。

6、导电配置：采用导电块和不锈钢导电轨式,导电块固定在链板上,不锈钢导轨固定在机脚架上,线体下层各设置有两路导电槽。

7、下层温区：采用红外线电热管发热形式，设一段温区，共6支500W/支发热管，温区全自动恒温60℃ 控制，采用数显温控仪。

8、电控配置：配电控柜一个采用PLC控制系统进行老化检测，电压、温控为数显式，

9、电压配置：

  低压A区：15KWA0－250V自耦式高压器1个

    高压C区：15KWA0－300V自耦式高压器1个

冲击D区: 15KWA0－250V自耦式高压器1个

  共4个调压器。上层A、B、二个电压区，下层C、D、二个电压区，共4个电压区

10、急停开关：在取、装灯管段，在线体的两侧各配有一个急停开关，用以安全保护。

11、遮光板：沿线体两侧配有可拆式遮光玻璃板。

1 12、产量：本老化线一次可同时老化1680支球泡节能灯，按每批次老化时间2小时每天工作8小时，可老化总量为：球泡灯6720支.亦可根据不同老化时间老化出不同产量。

13、颜色：电脑白色静电喷涂。

主要设备配件：

名称	数量	型号规格	品牌	用途
PLC	1个	FX2N-48MR	三菱	电气总控
触摸屏	1个	MT61OOi
温控器	1个	E5CSZ-RT	欧姆龙	高温监控
变频器	1个	2HP，220V	爱德利	动力控制
调压器	3个	15KW0-250V自耦高压器		各负载区电压调整
调压器	1个	15KW0-300V自耦高压器		高压区电压调整
电热管	6只	红外线电热管，500W		温度测试
电柜	1个	11008001900		电器装配
总制	1个	3P200A白色	正泰	总电源
漏电断路器	6个	1P+1N，32A	正泰	各电压区保护开关
小型断路器	70个	1P，5A	正泰	各负载区保护
接触器	7个	3210，220V	正泰	各负载区控制
接触器	3个	1810，220V	正泰	动力控制
电机	1个	1.5KW	东元	动力控制
变速箱	1个	WPS100，1：100	东元	动力控制
温度探头	1个	K型		高温监控
继电器	10个	MY2NJ，24V	欧姆龙	动力控制
送链条	42米			线体结构配置
