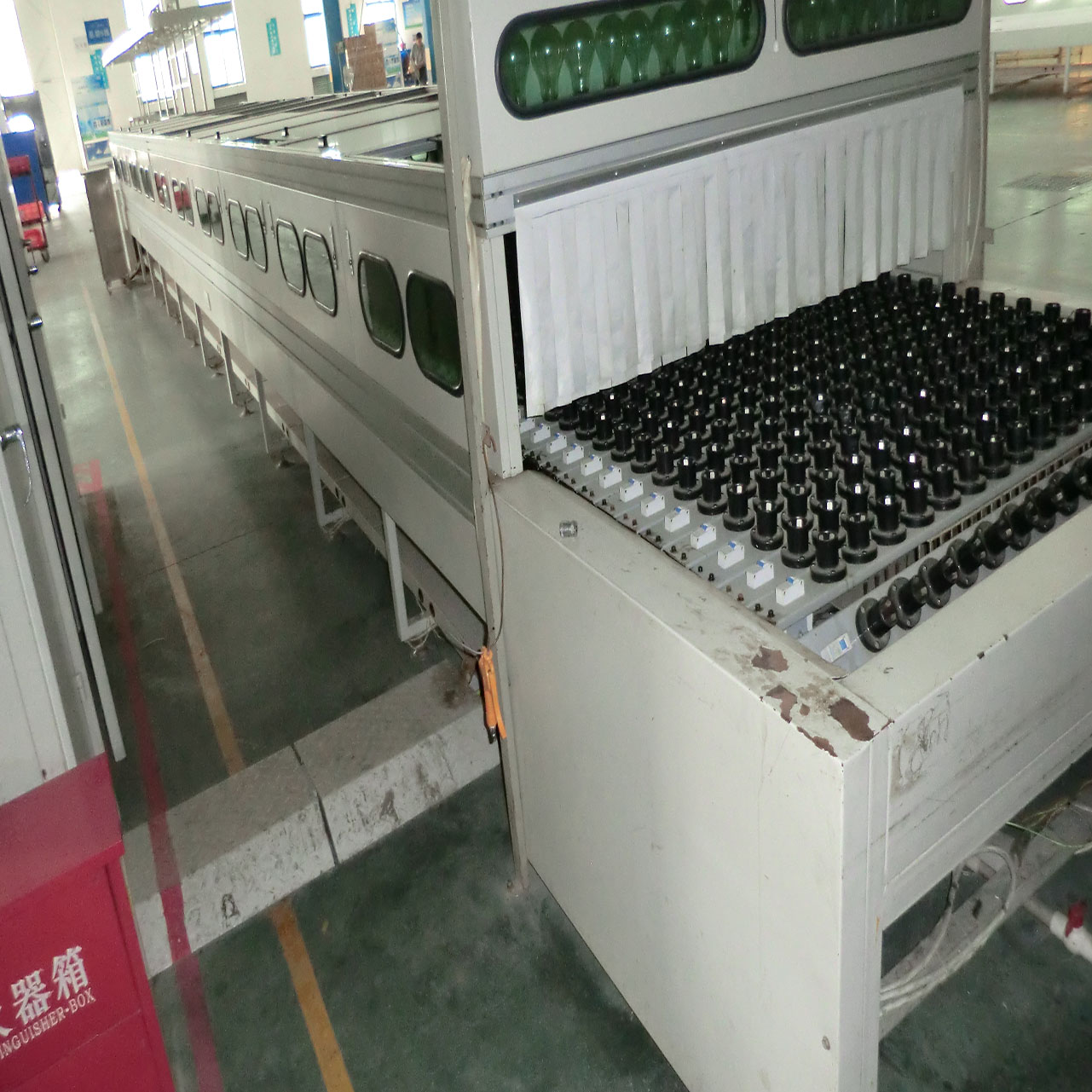

   LED灯管、球泡老化线技术方案

       一    、项目：LEDT8/T10  灯管球泡老化线/1条

       二、规格：L12000×W1860×H800MM

       三、颜色：电脑白；

       四、结构形式：采用环型链条输送，链板式老练,

       五、功能特点：

                  1、本设备专用于交流LEDT8/T10灯管(0.6~1.5米)、球泡、射灯等成品检测老练。通过对产品的高中低              电压、高温高压、漫游、冲击电压、模拟市电波动电压等电压的老                 练，观察节能灯                     （LED）灯是否能够承受这些电压的冲击，有无爆电容、短路、黑头、辉闪等不良。动力系统采用变              频调速系统，操作简单。在不同恒值电压、峰值交替             变化电压、恒值节拍冲击电压下，实                现成品的老化。

                2、本老化线为上、下层同时老化，上层设置为：室温下三个电压区；下层设置为：含高温在内有三个               电压区，上层设有2米无电操作区，上、下层运行连续共七个区。

                3、具备节拍漫游功能，可设置老化时间。可设定低档灯老化时间T=30分钟至1H（此时可不启用温区发             热管，利用节能灯本身密集所产生的温度升温）；中档灯老化时间               T≈40分钟~2H；高档               灯老化时间T=1~4H；具体老化时间可根据不同的客户需求来设定。

               4、静止老化：在线体不运行的情况下，进行通电老化。

               5、采用独立电器控制柜：电压、节拍调校安全、方便。

               6、采用触摸屏和PLC控制系统，设有超温报警与故障停线报警功能；

               7、如有特殊性要求的可在线体检修门安装断电安全装置（费用另计）

        六、选材制作：

             1、机身机架：机架采用40×40方管组焊制作，机身导轨采用铝合金型材，侧封板为δ＝1.0mmA3冷轧                               板折边成型制作，封板嵌有玻璃观察窗，机脚采用镀锌可调脚杯。

             2、链板: 链板表面喷塑处理(黑色)。采用δ1.2MMA3冷板折边成型,链板规格为:L1650*148MM,〈全线                     共配（ 142  ）块链板,以全线总长（ 12  ）米计〉,其中每板配装4套                       LED灯管灯                     座;18套球泡灯灯座,每块板座下配装有一个短路保护的小型单级断路器；

             3、灯座：LED灯座为T8旋转式,装拆灵活方便；

             4、动力装置：采用变频无级调速，电机为台湾东元牌1.5KW电机，WPS100型1：100减速机，2HP变                               频器调速，线速度0.5~2m/min可调；

             5、 输送链条：采用C212A单侧双节距链条；

             6、导电配置：采用铜条与绝缘板,固定在机脚架上，导电块固定在链板上,链板两端各装有一个导电铜                                 块,使导电铜块与铜条导轨完全接触，确保老化时通电的稳定性、安                                                            全、可靠；

             7、高温区：采用红外线电热管发热形式，设一段温区，共6支500W/支发热管，采用温控系统装置，                             可设定可调温度，一般常规为40~60℃为标准；

             8、电控配置：配电控柜尺寸（1100MM）一个，采用PLC控制系统，电压配置如下：

                             三相隔离变压器:容量40KVA,电压220V 1个

    低压A区：  10KVA0－250V自耦式调压器1个

                        冲击B区:   7KVA0－250V自耦式调压器1个

                        高压C区：  15KVA0－300V自耦式调压器1个

            ;                ;  上层A、B、二个电压区，下层C、漫游、二个电压区，共4个电压区

      10、急停开关：在取、装灯管段，在线体的两侧各配有一个急停开关，用以安全保护。

      11、遮光板：沿线体两侧及顶部配有可拆式遮光茶色有机玻璃板。

                                          12、保护防摔网：在线底下设一道保护防摔网，可防止在操作过程中的意外损坏。

                           13、产量：本线一次可同时老化（ 284 ）支LEDT8/T10灯管,(1278)支球泡灯,亦可根据需要设定不同老                       化时间










                                                                                        主要设备配件：

名称	数量	型号 规格	品牌	用途
PLC	1个	FX2N-48MR或标配	标配	电气总控
触摸屏	1个	MT61OOi	显控	操作控制界面
温控器	1个	E5CSZ-RT/RKC	标配	高温监控
变频器	1个	2HP，220V	爱得利	动力控制
隔离变压器	1个	40KVA，三相380V入，单相220V		安全电压
调压器	1个	10KVA0-250V自耦调压器		各负载区电压调整
调压器	1个	15KVA0-300V自耦调压器		各负载区电压调整
调压器	1个	7KVA0-250V自耦调压器		各负载区电压调整
电热管	6只	红外线电热管，500W	标配	高温测试区
电压表	5个	三位半数显电压表0-300V	标配	各区电压显示
电控柜	1个	1100*800*1900mm	标配	电器装配
总制	1个	3P200A白色	正泰	总电源
漏电断路器	6个	1P+1N，32A	正泰	各电压区保护开关
小型断路器	142个	1P，6A	正泰	各负载区保护
接触器	7个	3210，220V	正泰	各负载区控制
接触器	3个	1810，220V	正泰	动力控制
电机	1个	1.5KW	东元	动力控制
变速箱	1个	WPS100，1：100	标配	动力控制
温度探头	1个	K型	标配	高温监控
继电器	10个	MY2NJ，24V	标配	动力控制
护边铝材	8条	23*129.5*6000	标配	线体结构配置
铝型材	5条	40*40*δ1.2	标配	线体结构配置
铝材	5条	H型	标配	线体结构配置
方通	20条	40*40*δ1.2	标配	线体结构配置
脚杯	26件	M12*80mm	标配	线体结构配置
T8灯座	1136只	标配	标配	线体结构配置
输送链板	142件	标配	标配	线体结构配置
输送链条	45米	标配	标配	线体结构配置
茶色玻璃板	12张	δ5.0*1200*1830mm	标配	线体结构配置
铁板	15张	δ1.2*1220*2440mm	标配	线体结构配置
电木板	2张	δ6.0*1000*2000	标配	线体结构配置
导电轮	284件	标配	标配	线体结构配置
