电子负载

传统老化车采用水泥电阻作负载。在带载工作过程中因发热其电阻值发生变化、易造成被老化产品过载烧机,且因不同老化产品所加载负载不同，需经常更换各种阻值电阻负载，既浪费工时又造成重复购置浪费。

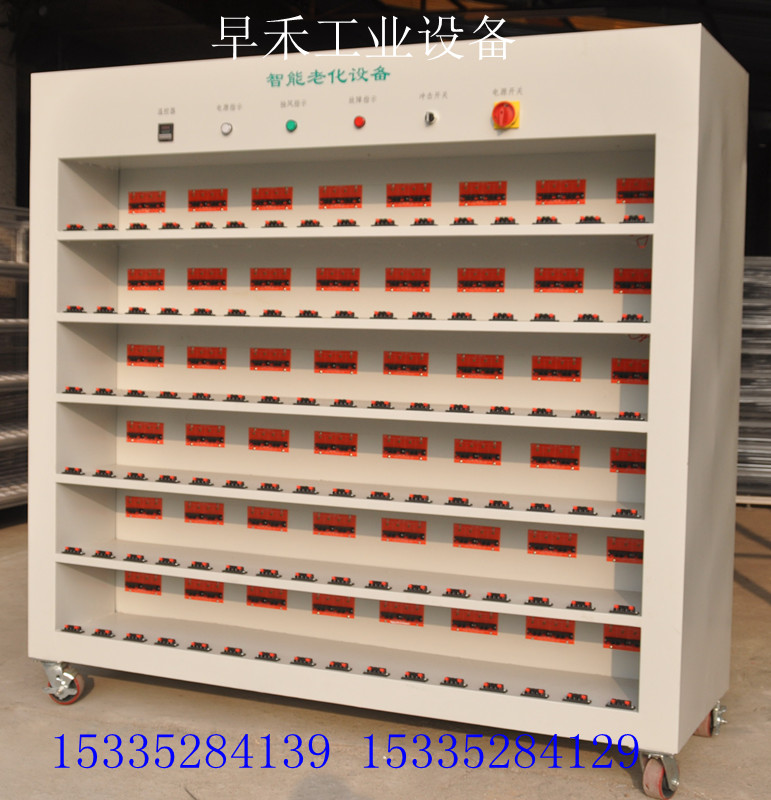

ATS系列化可程式微电脑监控型开关电源老化车，是在普通型老化车基础上开发设计的新款通用性多功能开关电源老化设备。老化负载主体全部采用CC、CV模式程控电子负载。该系列老化车配备一台微电脑控制器，LCD显示电压电流，该系统控制器可实现定点与巡检检测功能，自动监控老化状况，省去人工检测麻烦，提高效率。

主要特点：

◆ 消耗型MOS模组：CC模式（定电流，标配），CV模式（定电压，选配）

◆ 微电脑：全由内置微电脑完成负载参数设定（传统的一层层或一个个位设定）、输出电压电流自动扫描自动判断是否合格（传统的一个个位去按开关查看电压与电流，并用人脑判上下限合格）、可设时间开关冲击实验（传统的由外置定时开关或人工打开关）。

◆ 自动报警：内置微电脑自动扫描输出电压与电流，当发现坏品时自动报警。老化过程中微电脑自动对每台产品的输出电压电流进行检测和判定，当检测到产品的输出电压电流不合格时自动进行声音与闪光报警，并把坏机位置显示在LCD上，从而无需人员手动检测，大大节约检查时间和减少人员投入。

◆ 自动冲击试验：内置控制继电器，输入电源开时间、关时间微电脑设定，并由内部的继电器控制输入电源的开关循环切换，达到自动开关机冲击效果。

◆一车多功率：好处CC（恒流）模式时是煲大功率可以用，煲小功率不浪费，

型号ATS2075-E-196：单独一个位时75W，两位并一时150W，四位并一时300W。

◆ 直观：大屏幕液晶显示屏LCD与人交流，显示与设定一目了然。

◆ 设定便捷：微电脑设定，一键全车带好载。

◆ 过流保护：当老化产品出现过流时，限流保护器自动跳闸。

◆ 顶部的输入电源AC电压表，用于显示老化工作电压。

◆输出电压电流检测方式有手动检测和自动检测两种，手动具有定点分析观察功能，适合出现坏机时暂时分析。

◆一车可同时老化两种不同产品。

◆独创并联开关，让模组并联从止轻而易举。

◆支持连电脑控制与监视。

◆层板铺有静电胶皮，防产品刮花。

◆单边工作式，分层结构设计、负载模块式安装，方便维护与更换

外型尺寸：1800L×1800H×560W（mm）;钣金结构、烤瓷漆;

售后服务

◆ 硬件的保修期为系统验收合格后一年，在保修期内免费提供维护服务。

◆ 1. 在保修期内，由于设备的软件和硬件缺陷及技术资料有误，引起设备运行情况不能达到合同规定的性能指标，我司将负责免费提供设备维护等售后服务

◆ 2. 下列情况不属免费维护维修范围，我司可提供有偿服务，敬请注意：

A．未按使用说明书要求安装或使用造成的产品损坏

B．产品超出保修期限

C．产品封口标签被开启、损坏

D．产品经过非我司授权人员擅自拆装或修理

E．意外因素或人为行为导致产品损坏，如进水、输入电压不合适、高温、机械破坏、摔坏、产品严重氧化或生锈

F．非我司许可，客户擅自改动本身固有的设置文件或病毒破坏而导致的产品故障

G．其它不可抗拒的自然力量如地震、火灾、雷击等导致的产品损坏

◆ 3 DC座与AC座属消耗品，质量保证期：3个月。

◆ 4. 在保修期以后，有偿提供终生技术支持。

老化车技术参数表：

序号	参数	规格
1	老化数量	总196位,一层28个位，共7层
2	输入电压类型	用户自接，支持AC0-300
3	负载类型	电子式
4	架子尺寸	钣金结构，烤漆。长 180 cm，宽 56 cm，高 180 cm，共 7 层
5	层板类型	钣金，操作层铺静电皮
6	架子的轮子	高质量轴承活动轮
7	AC座	万用插座,一个位一个
8	散热方式	风扇+铝散热片
9	电源输入接口	提供接线柱，无配线，用户根据实际情况自行配线与接配
10	老化车输入过流保护装置	有
11	监视电压电流方式	每个位的PCB都有LED监视电压，且微电脑自动监视电压与电流
12	输出DC插座	纯铜型材料，每个位有4种标配的：3.51.35  4.01.7 5.52.1 5.52.5 （单位mm，金属子弹头外型），有两个DC插座孔备用，另外还带一个快速夹
13	AC表头测量电压	AC0-300V
14	总老化时间设定范围	1-999时/分/秒
15	开关冲击	有，时间可设
16	老化车系统工作电压	200V-240V交流电压
17	整车空载功率	<62W
18	整车满载功率	75W/0.8效率*196位 =18375W
19	整车满载电流	14700W/110V=183.75A，14700W/220V=83.5A

75W-60V-7A模组技术参数表：
